Wir erstellen -

Anwenderspezifische CAD-Lösungen für die CAD-Systeme CATIA-V4 / V5:

Filterprogramme zum Ausfiltern spezifischer Daten aus CAD-Modellen; wie zB Bohrkoordinatenlisten, Geometriedaten für spezielle Bearbeitungsverfahren ..
Beispiel: Fertigung von LKW-Längsträgern
Exportprogramme / Importprogramme zum automatisierten Exportieren / Importieren von Geometriedaten im IGES od. DXF - Format
Beispiel: IGES-Exportmodul für 5-Achs-Schneidmaschine
Automatisierung von Konstruktionsabläufen
Beispiel CATIA-V4: Konstruktion und Fertigung von LKW-Längsträgern
Beispiel CATIA-V4: automatisiertes Generieren von Nietpositionen
Beispiel CATIA-V5: Abwicklungsprogramm Unfold für 3D-Modelle.
Programme zur automatisierten Verwaltung und Regenerierung des N4D-NAVIGATOR - Cache
Beispiel: Virtuelle Darstellung LKW zur Konstruktionsunterstützung
Erzeugen von CAD-Modellen aus Berechnungsprogrammen (Variantenkonstruktion)
Beispiel: CATIA-Modell aus Messdaten einer Rohrbiegemaschine

Koppelung von CAD-Systemfunktion mit anderen Betriebsdatensystemen

Bereitstellung von CAD - Daten im Intra- oder Internet
Aufbereitung für Dokumentionsgrafiken

Re-Engineering / Portierung von CAD - Zusatzanwendungen

EUCLID - Zusatzanwendung in ein CATIA - Programm portieren.

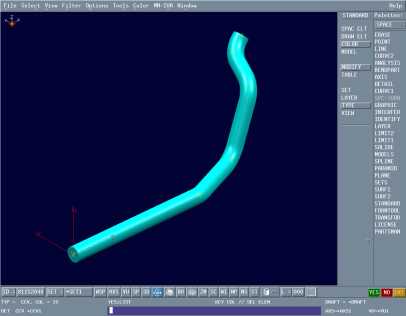

CATIA-V4: Generierung von CAD-Modellen aus den Messdaten einer Rohrbiegemaschine.

Aus den Messdaten einer Rohrbiegemaschine Schwarze-Robitec werden direkt CATIA-Modelle erstellt.
- Auswahl Rohrbeschreibungsdatei (Schwarze-Robitec GEO-File)
- Ausgabe des Rohrbogens als CATIA-3D-CompositeCurve (CCV)
- Ausgabe des Rohrbogens als CATIA-Exact-Solid (Pipe)
- Ausgabe der Schnittpunkte der Linearstücke des Rohrbogens als 3D-Punkte.

Implementiert mit CATIA-V4-IUA, tcl/tk auf IBM RS6000 und HP-UX.

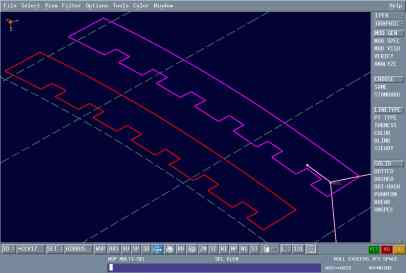

CATIA-V4: IGES-Exportmodul fuer NC-Fertigung.

Erstellung eines Iges-Ausgabemoduls zur direkten Ausgabe von CATIA - Konturen für eine Werkzeugmaschine. Es werden alle Ply-Konturen eines CATIA-V4-Modells analysiert und automatisch in eine Datei im Iges-Format für eine 5-Achs-Schneidemaschine ausgegeben.

Implementiert mit CATIA-V4-IUA auf IBM RS6000 und HP-UX.

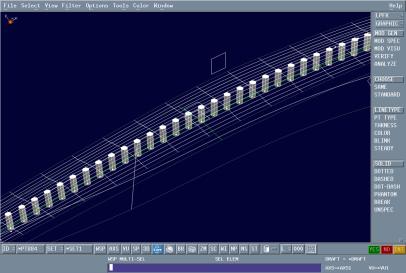

CATIA-V4: Automatisiertes Generieren von Nietpositionen

Erstellung eines Programms zur Konstruktionsunterstützung bei der Erstellung von Nietverbindungen auf doppelt gekrümmten Flächen.
Es werden automatisiert die Positionen und Richtungsvektoren für Nietungen in CATIA-Flächen errechnet und ausgegeben.

Implementiert mit CATIA-V4-IUA auf IBM RS6000 und HP-UX.

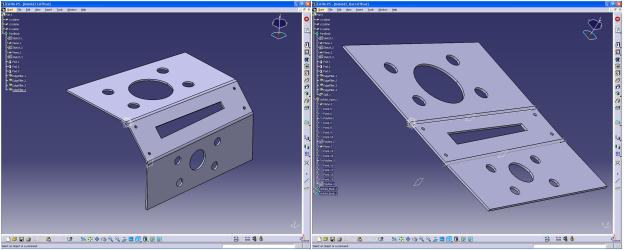

CATIA-V5: Abwicklungsprogramm Unfold für 3D-Modelle

Unfold ist eine CATIA-V5-Zusatzsoftware zum Abwickeln von 3D-Bauteilen.
Es werden zylindrische Zonen von 3D-Teilen abgewickelt;
die Breite der abgewickelten Zone muss der Aussenfläche entsprechen.
Funktionsweise:
Ein CATIA-V5-BasicScript steuert den Dialog, das Analyseprogramm und das Trennen und Abwickeln des Solidparts.
Das Analyseprogramm decodiert die Modelldaten und errechnet alle für die Abwicklung erforderlichen Werte.
Das Analyseprogramm ist ein gCAD3D-Batchprogramm, das die Modelldaten über Iges übernimmt.

Implementiert mit CATIA-V5-VBScript + gCAD3D / Batch auf MS-XP.
